一、说明

　　本册适用于电缆线与构筑物的铝热焊接。请详细阅读本册后，根据实际情况准备工具，为方便安装，可以使用您认为更为方便可靠的工具。如有疑问请联系本公司。

　　二、工具

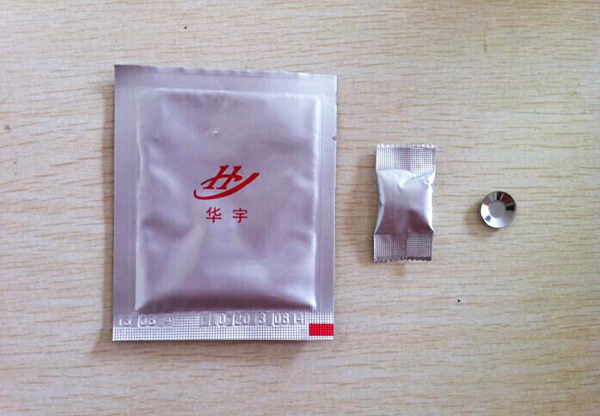

　　1.铝热焊剂(银色大包);

　　2.引火粉(银色小包);

　　3.金属垫片(银色圆片);

　　4.铝热焊专用模具;

　　5.打火枪;

　　6.凿子、铁锤、砂纸;

　　7.钢刷、毛刷;

　　三、步骤

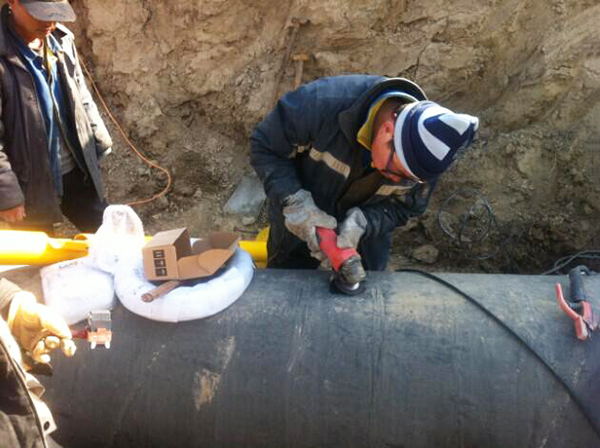

　　第 一步：破坏管道表面防腐层，除锈、去污。

　　一般管道表面有不同防腐层，首先用凿子在焊接点破坏一定面积的防腐层(大约80*80mm2，视模具大小而定，破坏面积要比模具底部面积稍大)，露出管道金属表面，并除锈打磨，要求表面干燥无油脂(如果有锈迹、油脂则焊接不牢固)。

　　第二步：剥掉电缆的绝缘保护层，露出长约35mm左右的一段铜芯。铜芯露出的长度根据模具大小而定，规格大的模具，孔槽的长度会稍长;铜芯的长度以通过孔槽，通过圆孔为准。

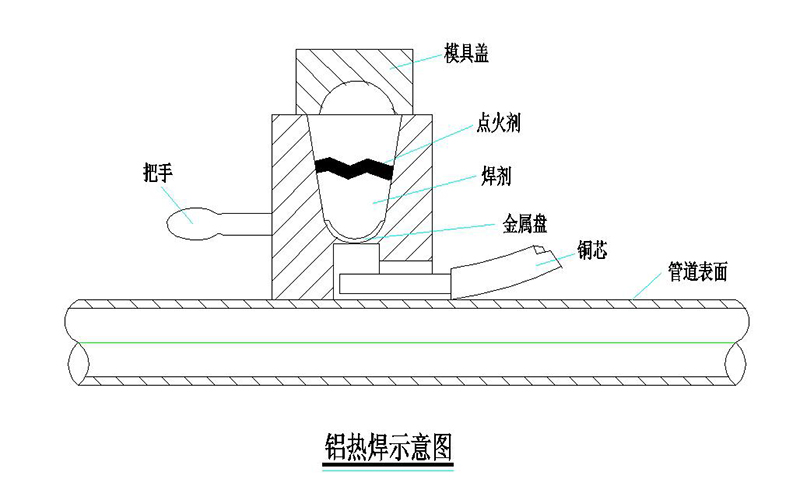

　　第三步：模具底部(留有电缆孔槽的一面)紧贴住除锈的管属面，将电缆插入模具底部孔槽。

　　第四步：打开顶部盖子，将金属垫片放入模具，堵住其内孔。金属垫片成凹凸状，注意：将凸出一面朝下，放入模具内孔。

　　第五步：剪开铝热焊剂(大包)，倒入内孔。因为放有垫片，所以铝热焊剂不会漏下来。

　　第六步：剪开引火粉(小包)，倒入内孔，以及模具边沿上少许(以便打火枪引燃)。

　　第七步：将模具盖盖好，用点火枪点燃引火粉。

　　第八步：引火粉引燃焊剂，焊剂燃烧后把垫片融化成液体，顺着内孔流下到铜芯电缆。

　　第九步：15秒后起模具，清渣，焊接成功。用钢刷、毛刷等工具清除模具内残渣，以备下次使用。

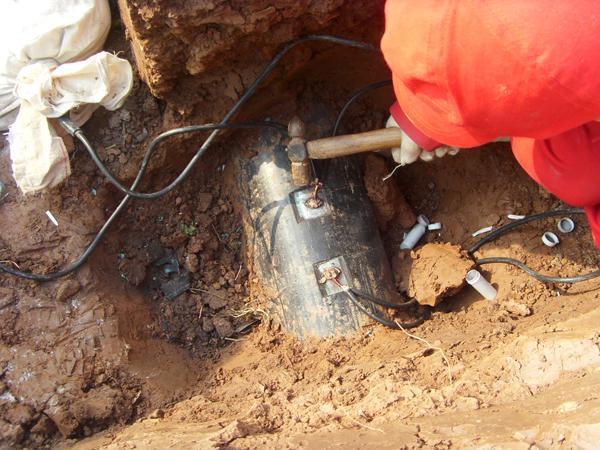

　　第十步：焊接完后，请铁锤敲击看是否焊接牢固，若不牢固，需要重新焊接。

　　注意事项：

　　1.操作环境切记要通风良好，周边5米内没有易燃易爆物品。

　　2.引火粉引燃时，务必将其他焊剂和引火粉以及可能燃烧的物品远离引燃处放置。

　　3.人切勿处于模具盖正面，以免受伤。

　　4.焊剂及引火粉切忌受潮，受潮后应安全废弃，切勿烘烤使用。

　　5.焊接时，人员不准围聚;操作工需佩戴安全劳保工具，避免受伤。
